Вы когда-нибудь задумывались, из чего сделаны мосты, здания, краны, вагоны и другие конструкции, которые окружают нас повсюду? Ответ прост: из металла. Но не просто из металла, а из специальных металлических профилей, которые имеют разную форму и размер. Один из таких профилей - двутавр. Что это такое и зачем он нужен? В этой статье мы расскажем вам об этом.

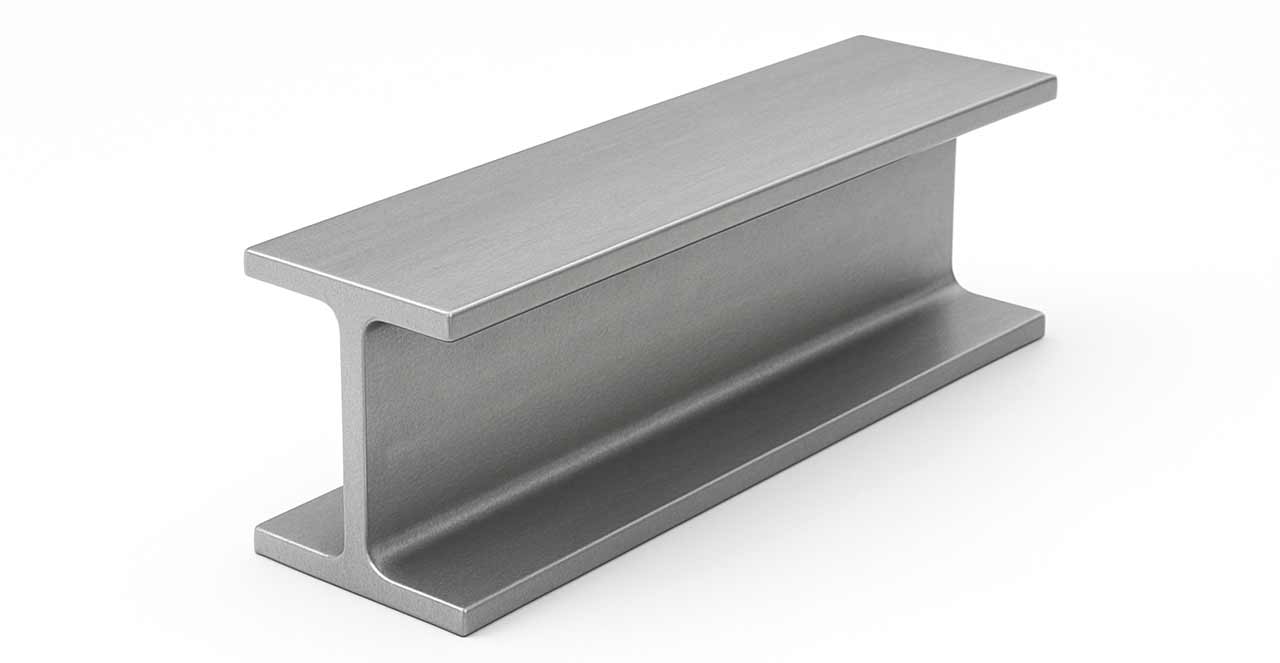

Двутавр (от слова «тавр» - «буква») - это металлический профиль с сечением в виде буквы H или I. Так же может называться двутавровой балкой или просто балкой. Он состоит из трех частей: вертикальной стенки (полочки) и двух горизонтальных полок (стенок). Был изобретен в XIX веке в Англии и с тех пор широко используется в различных отраслях промышленности и строительства.

Двутавр имеет ряд преимуществ перед другими видами металлических профилей. Он обладает высокой прочностью, жесткостью и устойчивостью к нагрузкам и воздействиям, легко поддается обработке, сварке, покраске и защите от коррозии. Ему присущи разнообразные размеры и типы, которые подходят для различных целей и условий.

Цены на популярные позиции

Название Размер Цена без НДС Марка Ед. Цена без НДС Значение фильтра
Двутавр 20203 366.00Б1теор.т3 366.0020
Двутавр 25253 342.90Б1теор.т3 342.9025
Двутавр 30303 131.70Б1теор.т3 131.7030
Двутавр 40403 042.60Б1теор.т3 042.6040
Двутавр 1616По запросуБ1тПо запросу16

Весь предлагаемый ассортимент двутавров вы можете найти в следующих разделах:

Двутавр

Классификация двутавров по разным признакам

Рассмотрим двутавры по таким признакам, как способ изготовления и типу сечения.

По способу изготовления

Способ изготовления двутавра определяет его технологические свойства, такие как точность, гладкость поверхности, структура металла и т.д. Существуют три основных способа изготовления: горячекатаный, гнутый и сварной.

  • Горячекатаные балки получают путем прокатки раскаленного металла через специальные валки, которые придают ему нужную форму. Это самый распространенный способ изготовления, который обеспечивает высокую точность размеров и гладкость поверхности. Горячекатаные двутавровые балки имеют стандартные размеры по ГОСТ 8239-89 и ТУ 14-2Р-55-2001.
  • Гнутую балку получают путем изгибания холодного металла под давлением. Это менее распространенный способ, который позволяет получать профили нестандартных размеров и форм. Такие балки имеют более низкую точность размеров и шероховатую поверхность. Стандартные размеры устанавливаются по ГОСТ 19425-74 и ТУ 14-2Р-50-2001.
  • Сварные балки получают путем сварки отдельных элементов металла, таких как пластины, уголки, полосы и т.д. Это наименее распространенный способ изготовления, который применяется для создания профилей больших размеров и сложной формы. Сварные двутавры обладают необходимой прочностью и жесткостью, но требуют дополнительной обработки и контроля качества. Они не имеют стандартных размеров и изготавливаются по индивидуальным заказам.

По типу сечения

Тип сечения двутавра определяет его геометрические параметры, такие как площадь сечения, момент сопротивления, радиус инерции, модуль сопротивления и т.д. Эти параметры влияют на несущую способность и устойчивость к нагрузкам и воздействиям. Существуют четыре основных типа сечения: равнополочный, неравнополочный, эллиптический и специальный.

  • Равнополочные двутавры имеют полки одинаковой ширины. Они более устойчивы к изгибу в плоскости сечения, но менее устойчивы к кручению вокруг оси сечения. Чаще применяются для создания вертикальных опор и колонн.
  • Неравнополочные - имеют полки разной ширины. Они, в отличие от равнополочных, более устойчивы к кручению, но менее устойчивы к изгибу. Используются для создания горизонтальных балок и ригелей.
  • Эллиптические - имеют сечение в виде эллипса или овала. Обладают высокой эстетичностью и оригинальностью, но их прочность и жесткость ниже. Редко применяется для создания несущих конструкций, а чаще - для декоративных элементов.
  • Специальные - имеют сечение нестандартной формы, которая подбирается под конкретные условия и требования. У таких балок могут присутствовать различные вырезы, отверстия, скосы, фаски и т.д. Специальные двутавры применяются при создании сложных и уникальных конструкций.
Двутавр в ассортименте

Примеры применения двутавров в строительстве и промышленности

Двутавры широко применяются в различных сферах строительства и промышленности, так как позволяют создавать прочные и жесткие конструкции. Они могут быть использованы как несущие, так и как декоративные или функциональные элементы. Рассмотрим некоторые примеры применения двутавровой балки в разных отраслях.

Двутавр в строительстве зданий и сооружений

Это одна из самых распространенных областей применения двутавровых балок. Они используются для создания каркасов, опор, перекрытий, ферм и других элементов конструкций, которые обеспечивают необходимую несущую способность и устойчивость зданий и сооружений. Также используются в дизайне интерьера и при производстве мебели из металла, которые придают зданиям и сооружениям современный и стильный вид.

Например, двутавры используются для создания каркасов высотных зданий. Они образуют каркас, который состоит из вертикальных колонн и горизонтальных балок, соединяющихся между собой сваркой или болтами. Такой каркас обеспечивает необходимую прочность и жесткость здания, а также позволяет экономить место и материал.

Балки двутавровые также используются для создания ферм - треугольных конструкций из металла, которые служат для поддержки кровли или потолка. Такие фермы имеют легкий вес и высокую несущую способность, а также позволяют создавать различные формы и углы кровли или потолка.

Двутавр также может быть использован в дизайне интерьера и мебели из металла. Благодаря ему интерьеру можно придать современный и индустриальный вид. Двутавровая балка может быть использована при изготовлении столов, стульев, полок, лестниц, ограждений и других элементов интерьера.

Двутавры в строительстве мостов и дорог

Строительство мостов и дорог - это еще одна важная область применения. Балки применяются для создания несущих конструкций мостов, эстакад, тоннелей и других сооружений, которые обеспечивают проходимость и безопасность транспорта. Также используются при производстве ограждений, светофоров, дорожных знаков и других элементов дорожного оборудования.

Например, двутавр может быть использован для создания балочных мостов, которые состоят из нескольких балок опирающихся на опоры. Балки из двутавров имеют высокую прочность и жесткость, а также позволяют перекрывать большие пролеты.

Двутавровая балка так же может быть применена при строительстве арочных мостов, которые состоят из одной или нескольких арок, опирающихся на опоры. Арки имеют высокую устойчивость к сжатию и изгибу, а также позволяют создавать красивые и элегантные формы.

Двутавр в других отраслях промышленности

Двутавровая балка нашла своё широкое применение в машиностроение, вагоностроение, судостроение, горнодобывающая, нефтегазовая, химическая и т.д. Она используется для создания различных машин, оборудования, транспорта, сосудов под давлением и других изделий из стали. Также применяется в сельском хозяйстве, лесном хозяйстве, энергетике и других сферах.

Двутавровая балка

Как выбрать, купить, установить и эксплуатировать двутавр?

Для того что бы купить подходящую двутавровую балку для вашего проекта, вам нужно учитывать цель, условия и требования к конструкции. Вам нужно определить вид, тип, характеристики и размеры двутавра, которые подходят для вашего проекта. Если у вас возникают сложности в процессе выбора - просто свяжитесь с нами. Наши специалисты окажут вам всю необходимую помощь и помогут выбрать двутавровую балку, которая подойдет именно под ваши задачи. Предлагаем широкий ассортимент балок различных серий, размеров и материалов по выгодным ценам и с гарантией качества (вся продукция сертифицирована).

В каких случаях следует выбирать для вашего проекта двутавровую балку, а в каких швеллер, узнайте из нашей статьи "Швеллер и двутавр - что выбрать?"

Сварное соединение двутавров

При сварном соединении две или более балки свариваются между собой с помощью расплавленного металла. Оно является одним из самых распространенных и надежных способов соединения, так как обеспечивает высокую прочность и жесткость, а также позволяет создавать различные формы и углы конструкций.

Соединения методом сварки требует высокой квалификации сварщика, специального оборудования и материалов, а также дополнительной обработки и контроля качества сварных швов. Кроме того, в результате может проявляться деформация и напряжение металла, а также коррозия на швах.

Существуют разные виды сварочного соединения, в зависимости от способа, формы и расположения швов, а также наличия или отсутствия дополнительных элементов (накладки или уголки).

Сварка встык

При таком способе два двутавра стыкуются друг с другом по торцам и свариваются по всей длине стенки или полки. Сварка встык может быть выполнена как с одной стороны, так и с обеих сторон балок и обычно используется для удлинения или для создания прямых углов между двутаврами.

Предварительная подготовка:

  • фрезерование кромок балок - для выравнивания кромок и обеспечения равномерного зазора между ними.
  • разделка фасок - для обеспечения полного провара сварного шва.

Преимущества:

  • простота и скорость выполнения;
  • высокая прочность и жесткость соединения;

Недостатки:

  • необходимость предварительной подготовки кромок;
  • возможность деформации и напряжения металла;
  • возможность коррозии сварных швов;

Сварка с накладками

В этом случае две балки стыкуются друг с другом по торцам и свариваются по всей длине стенки или полки, а также усиливаются дополнительными элементами - накладками. Накладки - это прямоугольные детали из листового металла, которые закрывают сварные швы на верхней и нижней полках, а также с обеих сторон стенки. Накладки обвариваются по периметру к двутаврам. Такой вид сварного соединения используется для удлинения балок или для создания прямых углов между ними.

Сварка с накладками требует предварительной подготовки стыкуемых кромок: фрезерования и разделки фасок. Кроме того, требуется подбор накладок по толщине и размерам, соответствующим стенкам и полкам балок.

Преимущества:

  • высокая прочность и жесткость соединения;
  • дополнительное усиление и защита сварных швов;

Недостатки:

  • необходимость предварительной подготовки кромок балок и подбора накладок;
  • большой расход металла и вес соединения;
  • возможность деформации и напряжения металла;
  • возможность коррозии сварных швов и накладок;

Сварка с уголками

Это вид сварного соединения, при котором два двутавра соединяются друг с другом под прямым углом или косым углом с помощью специальных элементов - уголков. Уголки - это детали из листового металла, которые имеют форму прямого или косого угла. Они прикрепляются к балкам сваркой или болтами. Сварка с уголками используется для создания перекрестных или торцевых соединений между балками.

Такой вид сварки требует подбора уголков по толщине и размерам, соответствующим толщине и размерам стенки и полок балок, а также по форме и углу, соответствующим форме и углу соединения.

Преимущества:

  • простота и скорость выполнения;
  • возможность разборного соединения при использовании болтов;

Недостатки:

  • необходимость подбора уголков;
  • снижение прочности и жесткости соединения;
