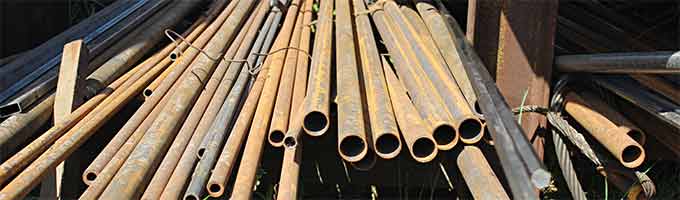

Горячедеформированные трубы ГОСТ 8732-78

Общая информация о горячедеформированных трубах ГОСТ 8732-78

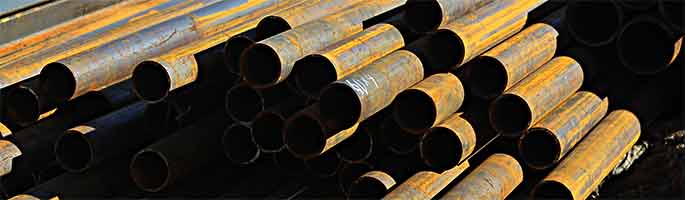

Одним из наиболее качественных и надежных видов труб являются горячедеформированные (горячекатаные или просто Г/Д) бесшовные стальные трубы, которые изготавливаются в соответствии с ГОСТ 8732-78.

Такая труба получается путем деформации расплавленной или нагретой до высокой температуры стали в специальных прессах или вальцах. При этом сталь проходит через отверстие в матрице или калибре, придавая ей желаемую форму и размер. Благодаря этому методу изготовления, г/д труба имеет гладкую и ровную поверхность, отсутствие швов и равномерную структуру по всей длине, без каких-либо продольных и поперечных стыков

Такие трубы имеют ряд преимуществ перед электросварными трубами, более высокие показатели прочности, долговечности, износостойкости и более гладкую поверхность.

ГОСТ 8732-78 это государственный стандарт, который устанавливает сортамент горячедеформированных бесшовных стальных труб общего назначения. Стандарт распространяется на трубы, изготовляемые по наружному диаметру, толщине стенки и длине. Стандарт определяет размеры и массу 1 м труб, а также допуски на размеры и форму. Стандарт также устанавливает требования к маркировке, упаковке, транспортировке и хранению.

Сортамент ГОСТ 8732-78

Сортаментом ГОСТа 8732-78 определены следующие стандарты для изготовления бесшовных стальных горячедеформированных труб общего назначения:

• Химические свойства – трубы производятся методом бесшовного горячего волочения из марок качественной углеродистой (ст10, ст20, ст35 и ст45) и углеродистой легированной стали (10Г2, 20Х, 40Х, 30ХГСА, 15ХМ и 30ХМ).
• Механические свойства – каждая марка стали имеет строго определенный показатель по временному сопротивлению, пределу текучести и относительному удлинению.
• Длина трубы может быть немерной (4-12,5 м), мерной, кратной мерной (с припуском 5 мм на каждый рез) или приблизительной (в пределах немерной по договоренности с покупателем). При этом допускается, что предельные отклонения по длине труб не должны превышать 10 - 15 мм.
• Размер трубы – соотношение наружного диаметра к толщине стенки в миллиметрах приведены в таблицах.
• Теоретическая масса трубы – указана таблично в расчете на 1 метр трубы в килограммах исходя из размера и плотности стали.
• Предельные отклонения – кривизна, овальность и разностенность трубы. Данные приведены таблично для наружного диаметра в миллиметрах, для толщины стенки в процентах при повышенной и обычной точности изготовления.

Стандартами ГОСТа 8732-78 предусмотрено, что горячедеформированные бесшовные трубы должны быть изготовлены с определенным соотношением наружного диаметра к толщине стенки из расчета размеров к массе 1 метра трубы. Таким образом наружный диаметр трубы варьируется от 20 до 530(550) мм, а толщина стенки от 1,08 до 45 мм.

Этапы производства трубы бесшовной горячедеформированной

• Подготовка заготовки
• Деформация заготовки
• Отделка и калибровка трубы

На первом этапе стальная заготовка (обычно круглого сечения) нагревается до температуры около 1200 °C в печи или индукционном нагревателе. Затем она очищается от оксидной пленки и выравнивается.

После подготовки нагретая заготовка проходит через ряд валков, которые формируют полое сечение трубы. В зависимости от способа деформации, трубы могут быть прокатными (при этом заготовка проходит через коническое сопло) или прошивными (при этом заготовка проталкивается через цилиндрическое сопло с помощью мандриля).

На последнем этапе горячая труба подвергается резке на отрезки нужной длины, обрезке концов, исправлению формы и размеров, термообработке, контролю качества и маркировке.

Стальная горячедеформированная труба – это особый вид металлопроката, отличающийся исключительной прочностью и долговечностью. Из-за своих уникальных свойств цена на Г/Д трубы выше, чем на электросварные.

Классификация Г/Д труб по группам

В зависимости от химического состава стали различаются показатели механические свойства готовых труб такие как: прочность, твердость, пластичность, упругость, вязкость, жаропрочность, жаростойкость, устойчивость к кислотам и коррозии.

По этим показателям трубы стальные бесшовные горячедеформированные делятся на группы: А, Б, В, Г и Д.

• Группа А с нормированными механическими свойствами. К ней будет отнесена горячедеформированная труба, изготовленная из углеродистой спокойной стали ст2сп, ст4сп, ст5сп, ст6сп.
• Группа Б с нормированными химическими свойствами из углеродистой спокойной стали.
• Группа В с нормированными механическими и химическими свойствами. Это Г/Д трубы, изготовленные из углеродистой и углеродистой легированной стали марок ст10, ст20, ст35, ст45, 10Г2, 20Х, 40Х, 30ХГСА, 15ХМ, 30ХМА, 12ХН2.
• Группа Г с нормированным химическим составом и регулируемыми на термически обработанных образцах механическими свойствами из качественной конструкционной стали.
• Группа Д с испытанием на гидравлическое давление.
