ГОСТ 26020-83 — основной нормативный документ, регулирующий геометрию, допуски и сортамент двутавров с параллельными гранями полок. Этот стандарт стал базовым для строительной отрасли, поскольку обеспечивает точность размеров, предсказуемость механических характеристик и совместимость с проектной документацией.

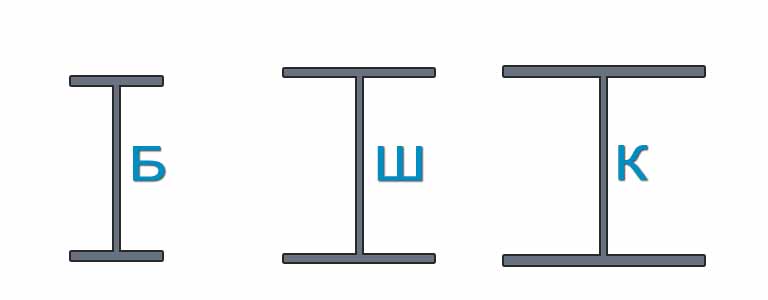

Стандарт делит двутавры на три основные и две вспомогательные группы:
Это наиболее универсальная и распространённая группа. Отличительные особенности:
Широкополочные двутавры имеют увеличенную ширину полки при той же высоте профиля. Это обеспечивает:
Колонные двутавры — это профили с увеличенной толщиной стенки и полок. Их основная задача — работа на сжатие и комбинированные нагрузки. Особенности:
Колонные двутавры применяются в колоннах, стойках, опорах, шахтах лифтов, вертикальных каркасах зданий.
Занимают промежуточное положение между нормальными (Б) и широкополочными (Ш) профилями, обеспечивая повышенную гибкость выбора при проектировании металлоконструкций. Главная особенность серии ДБ — оптимизированное сочетание высоты, ширины полки и толщин элементов, что позволяет использовать эти профили в тех случаях, когда стандартные Б или Ш двутавры оказываются избыточными или, наоборот, недостаточными по несущей способности.
Обладают увеличенной шириной полки и повышенной толщиной элементов, что обеспечивает высокую устойчивость к изгибу и кручению при сравнительно умеренной массе. По сути, серия ДШ — это усиленная версия широкополочных двутавров, предназначенная для более ответственных конструкций.
СТО АСЧМ 20-93 — это современный отраслевой стандарт, который расширяет и дополняет ГОСТ 26020-83. Большинство металлургических комбинатов СНГ сегодня ориентируются именно на него. СТО АСЧМ 20-93 фактически стал «новым стандартом» для строительной отрасли, особенно в сегменте металлоконструкций и промышленного строительства.
Ключевые отличия СТО АСЧМ 20‑93 от ГОСТ 26020‑83 заключаются в том, что современный стандарт предлагает расширенный сортамент профилей, более точные допуски по высоте и ширине, а также улучшенную геометрию полок с меньшими отклонениями по параллельности. Он предусматривает возможность производства двутавров повышенной прочности из сталей 09Г2С, 10ХСНД и S355 и обеспечивает более стабильную массу погонного метра, что делает конструкции предсказуемее и надёжнее.
| Марка | h, мм | b, мм | s, мм | t, мм | Линейная плотность кг/м |
|---|---|---|---|---|---|
| 10Б1 | 100 | 55 | 4.1 | 5.7 | 8.1 |
| 12Б1 | 120 | 64 | 4.4 | 6.3 | 10.4 |
| 14Б1 | 140 | 73 | 4.7 | 6.9 | 12.9 |
| 16Б1 | 160 | 82 | 5.0 | 7.4 | 15.8 |
| 18Б1 | 180 | 91 | 5.3 | 8.0 | 18.8 |
| 20Б1 | 200 | 100 | 5.6 | 8.5 | 22.4 |
| 23Б1 | 230 | 110 | 5.6 | 9.0 | 25.8 |
| 26Б1 | 258 | 120 | 5.8 | 8.5 | 28.0 |
| 26Б2 | 261 | 120 | 6.0 | 10.0 | 31.2 |
| 30Б1 | 296 | 140 | 5.8 | 8.5 | 32.9 |
| 30Б2 | 299 | 140 | 6.0 | 10.0 | 36.6 |
| 35Б1 | 346 | 155 | 6.2 | 8.5 | 38.9 |
| 35Б2 | 349 | 155 | 6.5 | 10.0 | 43.3 |
| 40Б1 | 392 | 165 | 7.0 | 9.5 | 48.1 |
| 40Б2 | 396 | 165 | 7.5 | 11.5 | 54.7 |
| 45Б1 | 443 | 180 | 7.8 | 11.0 | 59.8 |
| 45Б2 | 447 | 180 | 8.4 | 13.0 | 67.5 |
| 50Б1 | 492 | 200 | 8.8 | 12.0 | 73.0 |
| 50Б2 | 496 | 200 | 9.2 | 14.0 | 80.7 |
| 55Б1 | 543 | 220 | 9.5 | 13.5 | 89.0 |
| 55Б2 | 547 | 220 | 10.0 | 15.5 | 97.9 |
| 60Б1 | 593 | 230 | 10.5 | 15.5 | 106.2 |
| 60Б2 | 597 | 230 | 11.0 | 17.5 | 115.6 |
| 70Б1 | 691 | 260 | 12.0 | 15.5 | 129.3 |
| 70Б2 | 697 | 260 | 12.5 | 18.5 | 144.2 |
| 80Б1 | 791 | 280 | 13.5 | 17.0 | 159.5 |
| 80Б2 | 798 | 280 | 14.0 | 20.5 | 177.9 |
| 90Б1 | 898 | 300 | 15.0 | 18.5 | 194.0 |
| 90Б2 | 900 | 300 | 15.5 | 22.0 | 213.8 |
| 100Б1 | 990 | 320 | 16.0 | 21.0 | 230.6 |
| 100Б2 | 998 | 320 | 17.0 | 25.0 | 258.2 |
| 100Б3 | 1006 | 320 | 18.0 | 29.0 | 285.7 |
| 100Б4 | 1013 | 320 | 19.5 | 32.5 | 314.5 |
| Марка | h, мм | b, мм | s, мм | t, мм | Масса, кг/м |
|---|---|---|---|---|---|
| 20Ш1 | 193 | 150 | 6.0 | 9.0 | 30.6 |
| 23Ш1 | 226 | 155 | 6.5 | 10.0 | 36.2 |
| 26Ш1 | 251 | 180 | 7.0 | 10.0 | 42.7 |
| 26Ш2 | 255 | 180 | 7.5 | 12.0 | 49.2 |
| 30Ш1 | 291 | 200 | 8.0 | 11.0 | 53.6 |
| 30Ш2 | 295 | 200 | 8.5 | 13.0 | 61.0 |
| 30Ш3 | 299 | 200 | 9.0 | 15.0 | 68.3 |
| 35Ш1 | 338 | 250 | 9.5 | 12.5 | 75.1 |
| 35Ш2 | 341 | 250 | 10.0 | 14.0 | 82.2 |
| 35Ш3 | 345 | 250 | 10.5 | 16.0 | 91.3 |
| 40Ш1 | 388 | 300 | 9.5 | 14.0 | 96.1 |
| 40Ш2 | 392 | 300 | 11.5 | 16.0 | 111.1 |
| 40Ш3 | 396 | 300 | 12.5 | 18.0 | 123.4 |
| 50Ш1 | 484 | 300 | 11.0 | 15.0 | 114.4 |
| 50Ш2 | 489 | 300 | 14.5 | 17.5 | 138.7 |
| 50Ш3 | 495 | 300 | 15.5 | 20.5 | 156.4 |
| 50Ш4 | 501 | 300 | 16.5 | 23.5 | 174.1 |
| 60Ш1 | 580 | 320 | 12.0 | 17.0 | 142.1 |
| 60Ш2 | 587 | 320 | 16.0 | 20.5 | 176.9 |
| 60Ш3 | 596 | 320 | 18.0 | 24.5 | 205.5 |
| 60Ш4 | 603 | 320 | 20.0 | 28.5 | 234.2 |
| 70Ш1 | 683 | 320 | 13.5 | 19.0 | 169.9 |
| 70Ш2 | 691 | 320 | 15.0 | 23.0 | 197.6 |
| 70Ш3 | 700 | 320 | 18.0 | 27.5 | 235.4 |
| 70Ш4 | 708 | 320 | 20.5 | 31.5 | 268.1 |
| 70Ш5 | 718 | 320 | 23.0 | 36.5 | 305.9 |
| Марка | h, мм | b, мм | s, мм | t, мм | Масса, кг/м |
|---|---|---|---|---|---|
| 20К1 | 195 | 200 | 6.5 | 10.0 | 41.5 |
| 20К2 | 198 | 200 | 7.0 | 11.5 | 46.9 |
| 23К1 | 227 | 240 | 7.0 | 10.5 | 52.2 |
| 23К2 | 230 | 240 | 8.0 | 12.0 | 59.5 |
| 26К1 | 255 | 260 | 8.0 | 12.0 | 65.2 |
| 26К2 | 258 | 260 | 9.0 | 13.5 | 73.2 |
| 26К3 | 262 | 260 | 10.0 | 15.5 | 83.1 |
| 30К1 | 296 | 300 | 9.0 | 13.5 | 84.8 |
| 30К2 | 304 | 300 | 10.0 | 15.5 | 96.3 |
| 30К3 | 300 | 300 | 11.5 | 17.5 | 108.9 |
| 35К1 | 343 | 350 | 10.0 | 15.0 | 109.7 |
| 35К2 | 348 | 350 | 11.0 | 17.5 | 125.9 |
| 35К3 | 353 | 350 | 13.0 | 20.0 | 144.5 |
| 40К1 | 393 | 400 | 11.0 | 16.5 | 138.0 |
| 40К2 | 400 | 400 | 13.0 | 20.0 | 165.6 |
| 40К3 | 409 | 400 | 16.0 | 24.5 | 202.3 |
| 40К4 | 419 | 400 | 19.0 | 29.5 | 242.2 |
| 40К5 | 431 | 400 | 23.0 | 35.5 | 291.2 |
| Марка | h, мм | b, мм | s, мм | t, мм | Масса, кг/м |
|---|---|---|---|---|---|
| 24ДБ1 | 239 | 115 | 5.5 | 9.3 | 27.8 |
| 27ДБ1 | 269 | 125 | 6.0 | 9.5 | 31.9 |
| 36ДБ1 | 360 | 145 | 7.2 | 12.3 | 49.1 |
| 35ДБ1 | 349 | 127 | 5.8 | 8.5 | 33.6 |
| 40ДБ1 | 399 | 139 | 6.2 | 9.0 | 39.7 |
| 45ДБ1 | 450 | 152 | 7.4 | 11.0 | 52.6 |
| 45ДБ2 | 450 | 180 | 7.6 | 13.3 | 65.0 |
| 30ДШ1 | 300.6 | 201.9 | 9.4 | 16.0 | 72.7 |
| 40ДШ1 | 397.6 | 302.0 | 11.5 | 18.7 | 124.0 |
| 50ДШ1 | 496.2 | 303.8 | 14.2 | 21.0 | 155.0 |
Полки воспринимают основную часть изгибающего момента. Чем толще полки, тем выше жёсткость и устойчивость двутавра.
Ширина полки влияет на устойчивость к поперечному изгибу. Для больших пролётов и распределённых нагрузок выбирают широкополочные серии Ш и ДШ.
Толщина стенки определяет способность профиля работать на изгиб и срез. Увеличенная толщина повышает несущую способность и устойчивость.
ГОСТ 26020‑83 определяет геометрию, допуски и сортамент горячекатаных двутавров с параллельными гранями полок. Он обеспечивает точность размеров и совместимость с проектной документацией.
Стандарт содержит пять групп: Б (нормальные), Ш (широкополочные), К (колонные), ДБ (дополнительная балочная серия) и ДШ (дополнительная широкополочная серия).
Б — классические пропорции; Ш — увеличенная ширина полки; К — увеличенная толщина стенки и полок; ДБ — промежуточные размеры; ДШ — усиленная широкополочная серия.
Это современный отраслевой стандарт, расширяющий сортамент ГОСТ 26020‑83. Учитывает современные требования к прочности, геометрии и качеству металлопроката.
СТО АСЧМ 20-93 предлагает расширенный сортамент, более точные допуски, улучшенную геометрию полок, возможность применения сталей повышенной прочности и стабильную массу погонного метра.
