Сварка двутавров

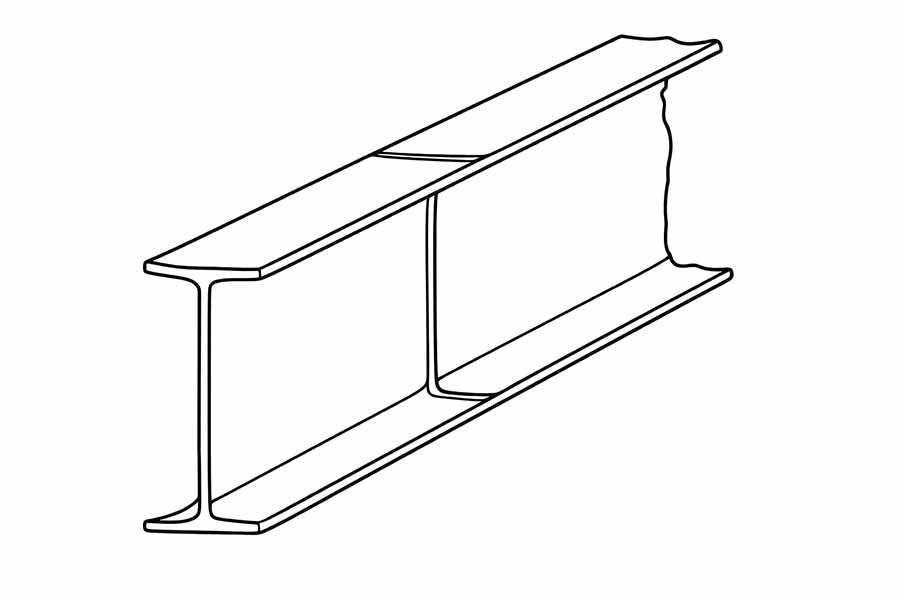

Сварка двутавров встык

При таком способе два двутавра стыкуются друг с другом по торцам, после чего выполняется полный провар всего поперечного сечения профиля - вертикальной стенки и обеих горизонтальных полок. Метод применяется для линейного удлинения (наращивания) балок.

Предварительная подготовка:

• фрезерование кромок балок - для выравнивания кромок и обеспечения равномерного зазора между ними.
• разделка фасок - для обеспечения полного провара сварного шва.

Преимущества:

• Минимальный расход металла (отсутствие тяжелых накладок).
• Равномерное распределение внутренних напряжений при качественном двустороннем проваре.

Недостатки:

• Необходимость предварительной подготовки кромок.
• Повышенные требования к квалификации сварщика и обязательный контроль качества шва (УЗК/радиография)
• Риск появления линейных деформаций (усадки) балки при несоблюдении температурного режима.

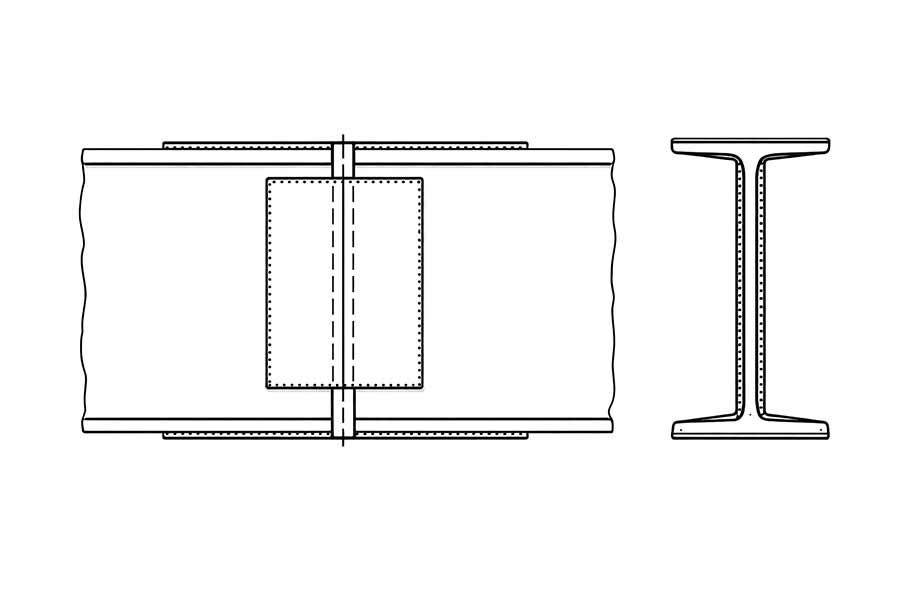

Сварка двутавров с накладками

В этом случае две балки стыкуются друг с другом по торцам и свариваются в месте их стыка по периметру сечения, а также усиливаются дополнительными элементами - стальными листовыми накладками (фасонками). Эти прямоугольные детали из листового металла закрывают сварные швы на верхней и нижней полках, а также с обеих сторон стенки. Накладки обвариваются по периметру к двутаврам.

При использовании накладок расчетной толщины глубокая и сложная разделка Х- или V-образных фасок на самих торцах двутавров часто не требуется. Накладки полностью перекрывают шов и берут на себя всю несущую нагрузку. Достаточно ровной механической обрезки торцов балок с обеспечением технологического зазора и зачистки под сварку.

Преимущества:

• Максимальная прочность, жесткость и вибростойкость узла (накладки полностью дублируют и защищают основной шов);
• Менее жесткие требования к идеальной точности разделки кромок двутавров.

Недостатки:

• Заметное увеличение металлоемкости (расхода листового проката) и общего веса монтажного узла.
• Большой объем сварочных работ (длинные многослойные фланговые и лобовые швы по периметру накладок)
• Выступающие элементы накладок могут усложнить последующий монтаж настила или плит перекрытий

Сварка двутавров с уголками

Это вид сварного соединения, при котором два двутавра соединяются друг с другом под прямым углом или косым углом с помощью специальных элементов - уголков. Стальной уголок - это самостоятельный вид фасонного металлопроката (производимый по ГОСТ 8509 или ГОСТ 8510) которые имеют форму прямого или косого угла. Сварка с уголками используется для создания перекрестных или торцевых соединений между балками.

Такой вид сварки требует подбора уголков по толщине и размерам, соответствующим толщине и размерам стенки и полок балок, а также по форме и углу, соответствующим форме и углу соединения.

Преимущества:

• Высокая надежность и прогнозируемость распределения вертикальных нагрузок.
• Уголки служат отличным упором при предварительной фиксации балки на высоте.
• Метод позволяет надежно стыковать между собой двутавры совершенно разных размеров (например, крепить малую балку к массивной колонне).

Недостатки:

• Необходимость точной механической обработки (подрезки полок) торцов примыкающих балок.
• Сложность контроля геометрии узла в стесненных пространственных условиях.
• Необходимость строгого контроля катета сварного шва для предотвращения непроваров в углах сопряжений.
